Білд Mario 5" DC на O4 Pro
Стильний білд на улюбленій рамці за $428.

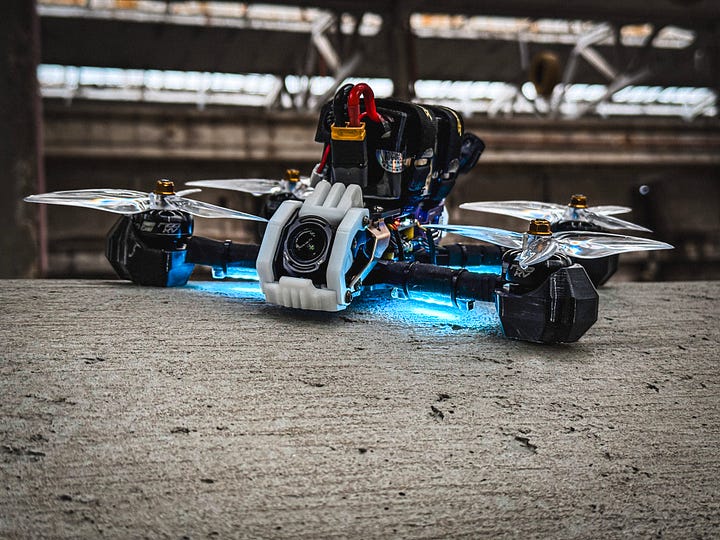

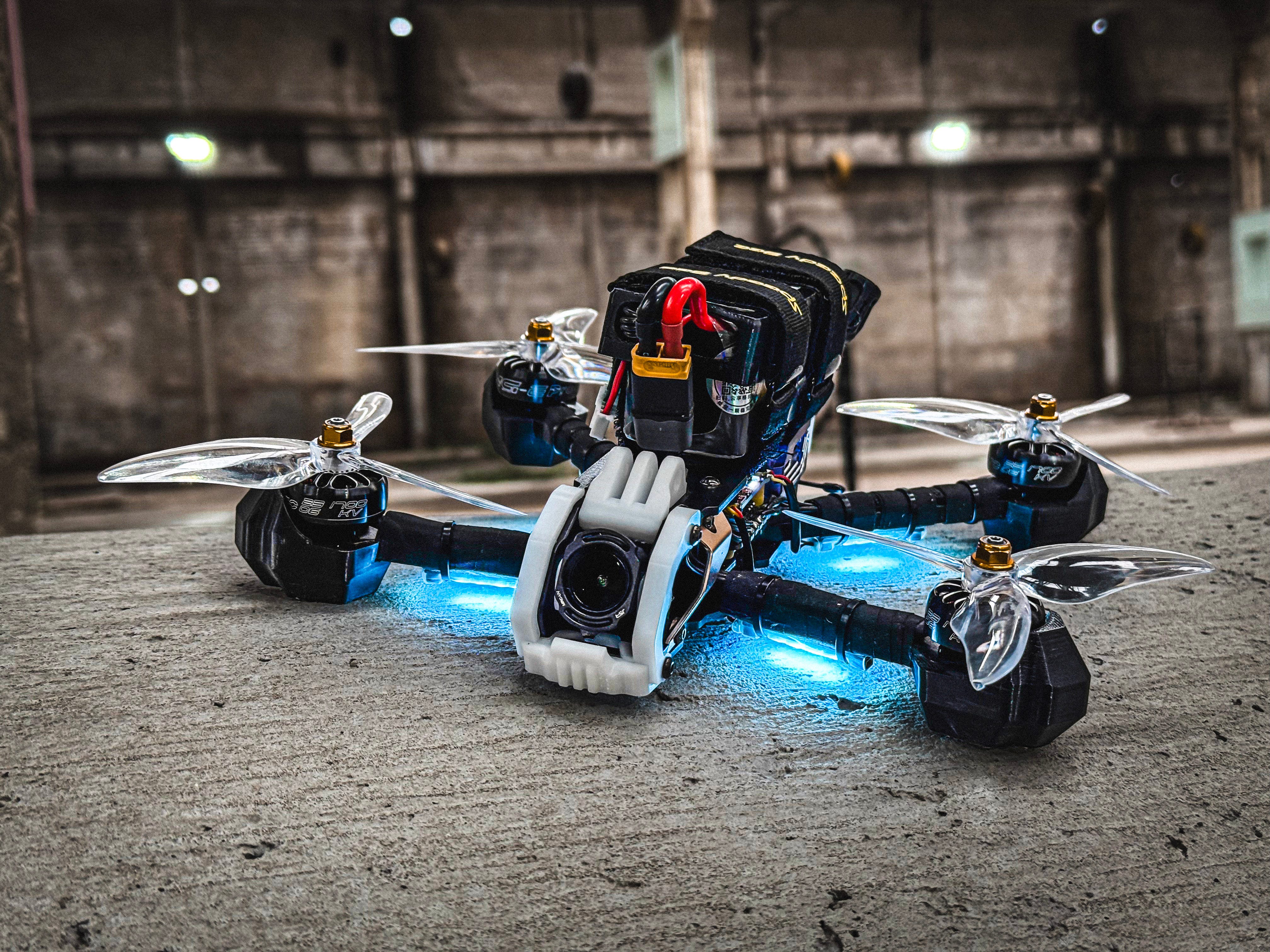

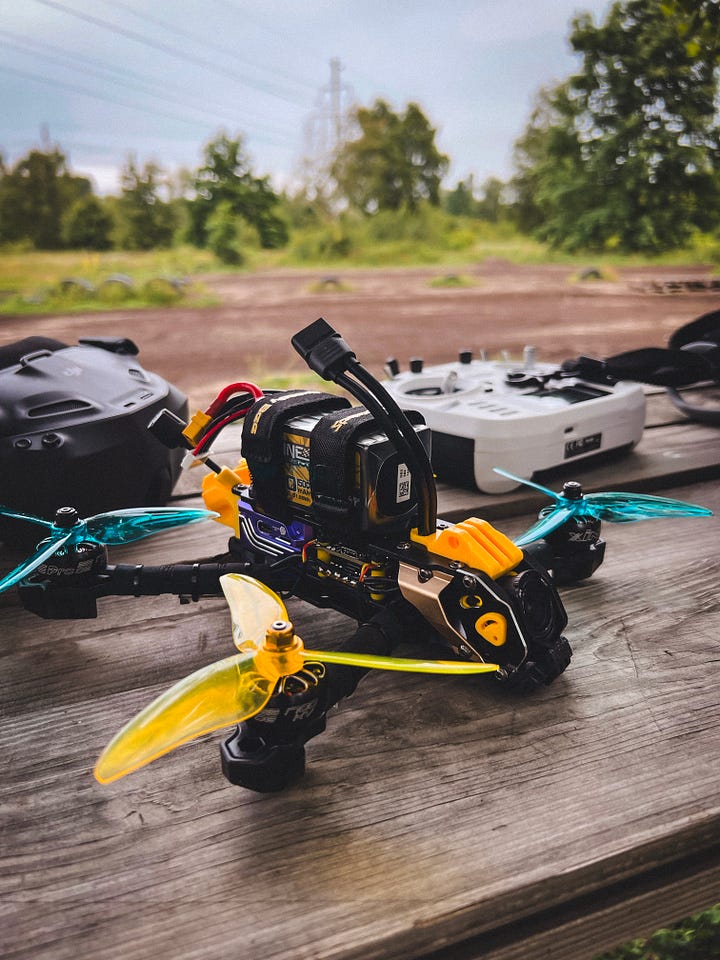

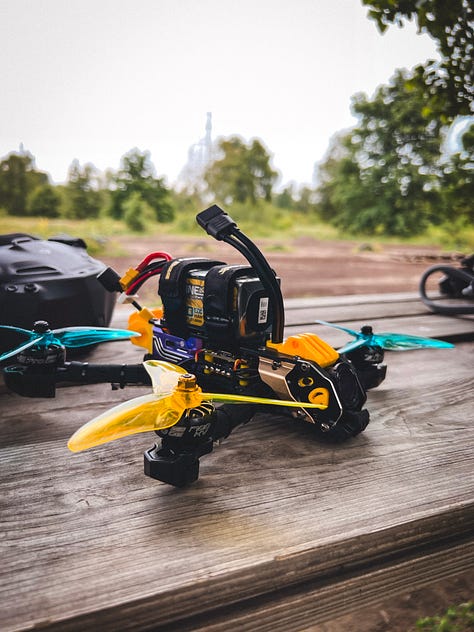

Мій найдорожчий білд і перший FPV-квад з DJI O4 Pro. Вважаю, що він виглядає надзвичайно потужно та естетично. До Dead Cat модифікації фрейму я адаптувався досить швидко, і в реальному польоті не відчував різниці порівняно з X.

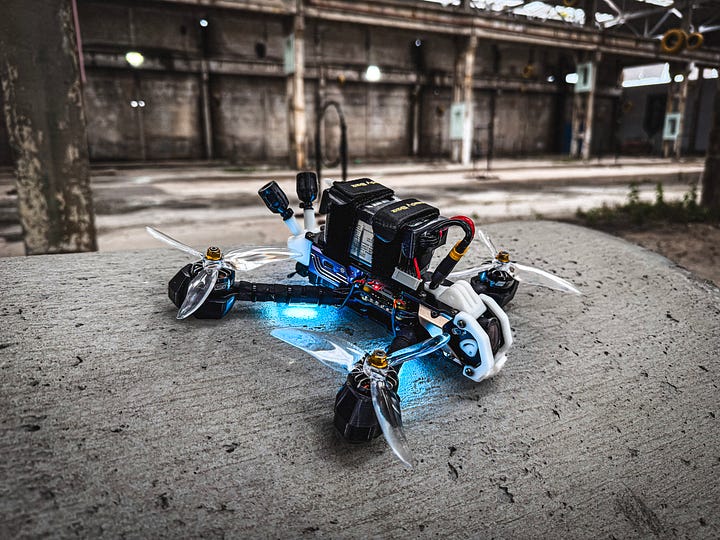

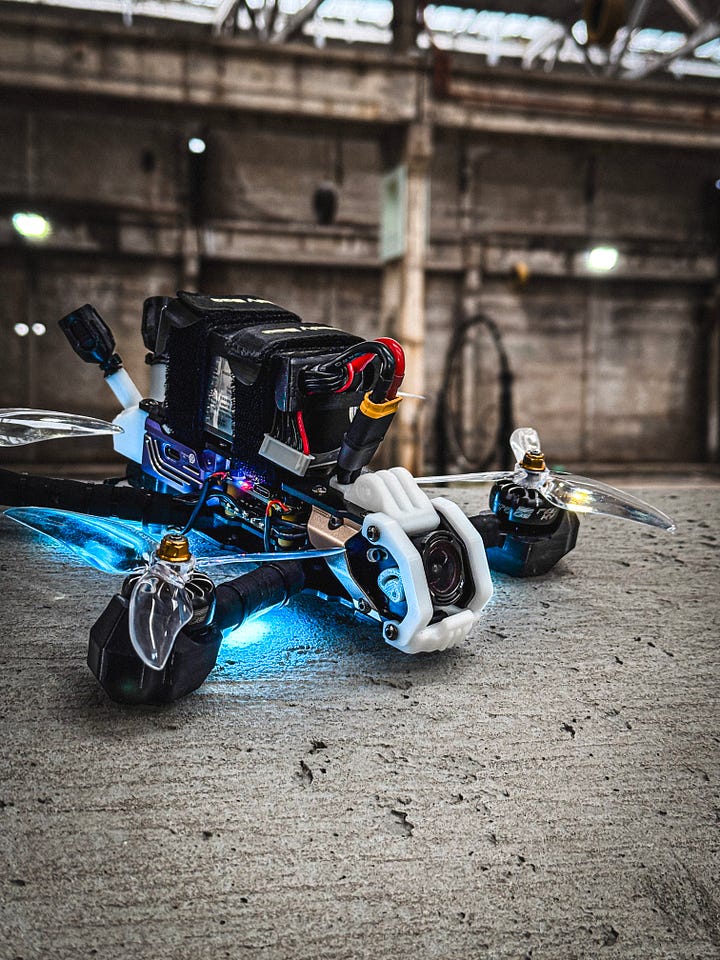

Однак пізніше я все ж таки пересадив цю збірку на X рамку, бо фристайлу стало більше, ніж сінематіка. Тому я перестав бачити причини ховати пропи із кадру, до того ж витягнуті вперед промені значно краще захищають камеру О4 Pro від ударів.
Комплектуючі з посиланнями
Повна вартість цього білду на момент збірки — $428
SpeedyBee Mario 5 DC — $55
SpeedyBee F405 V4 (55A) — $50
DJI Air Unit O4 Pro — $270
SpeedyBee ELRS 2.4G — $9
Порада: зараз вже не вийде дістати стек SpeedyBee за такими приємними цінами. Найбільш вигідний варіант на момент написання статті — не замовляти на AliExpress, а пошукати польотники у наших людей на OLX. Або можна обрати більш бюджетні варіанти: Mamba F405, Axisflying F405, Sologood F722. Ситуація з O4 Pro аналогічна.
Mario 5 — офіційно мій улюблений 5” фрейм
Перший свій дрон я також зібрав на цій рамі. Ще тоді я був молодим і не зовсім розумів, що є справді важливим у 5-дюймових дронах, які конструктивні рішення вдаліші, а які — ні, я просто орієнтувався на ціну та вигляд. Я знайшов цю раму Mario 5, одразу кайфонув від її дизайну, подивився огляд у Джошуа Бардвелла і вирішив, що це саме те, що мені потрібно. Згодом ця рама лише продовжила мене тішити.
На момент публікації статті я зібрав і перезібрав уже кілька дронів на цій рамі, а також тримав у руках і аналізував більшість популярних 5-дюймових фреймів: Apex, Mark4, Mark5, Vapor, Volador, Manta, Tanq, Basher. Усі вони по-своєму хороші — хтось бере дешевою ціною, хтось підвищеною міцністю, хтось розмальованим карбоном. Але Mario 5 для мене й досі залишається головною любов’ю.
На мій погляд, цей фрейм виглядає найстильніше з усього, що є зараз на ринку. Він має багато цікавих конструктивних і практичних рішень, є жорстким, не має паразитних вібрацій, а 6-міліметрові промені дуже добре тримають удари об бетон. І при цьому — це реальний топ за свої гроші.
Також SpeedyBee пропонують офіційні 3D-моделі, тож ти можеш без зайвого клопоту застайлити Mario в будь-який колір і зробити його справді своїм. Я ж пішов ще далі й створив власні «бандо» 3D-моделі для кожної необхідної деталі.
Нижче — мої коментарі щодо конструкції фрейму, поради зі збірки та 3D-моделі, завдяки яким цей фрейм став одним із моїх улюблених.

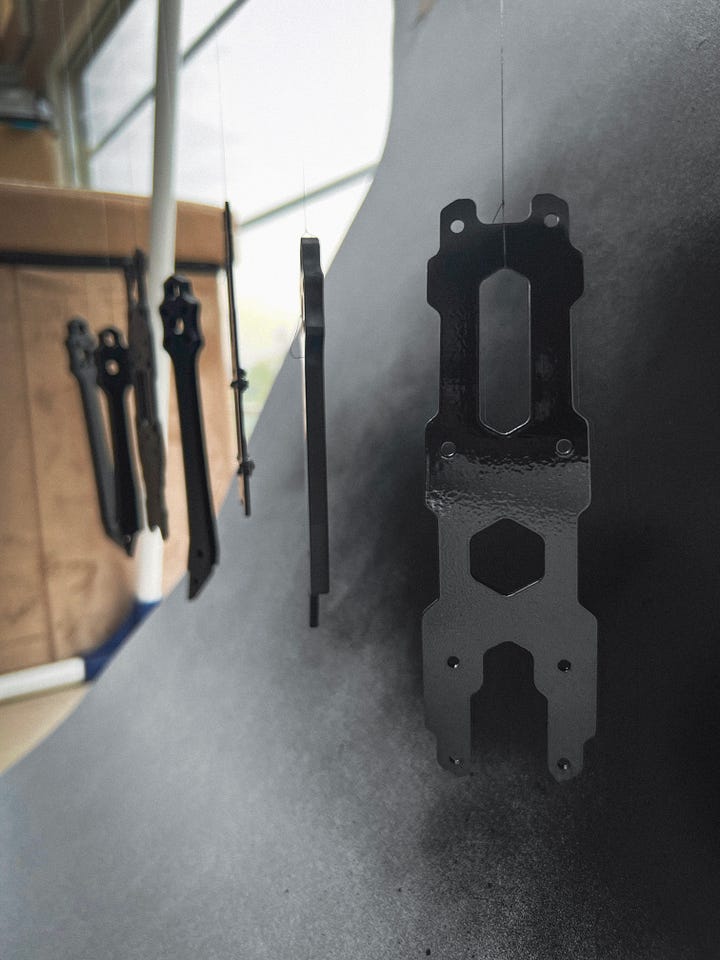

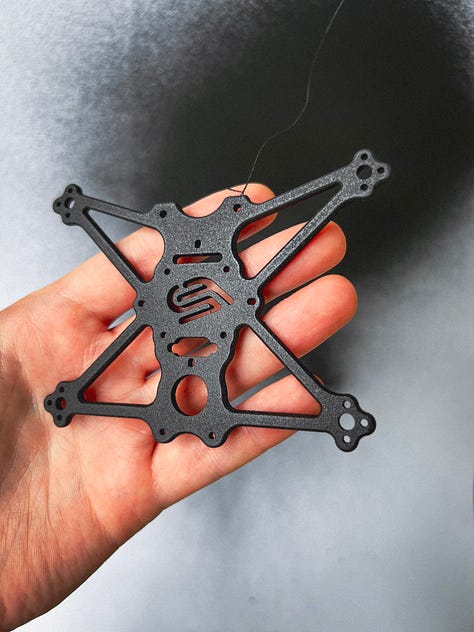

Так, я покрасив майже чорну раму в чорний

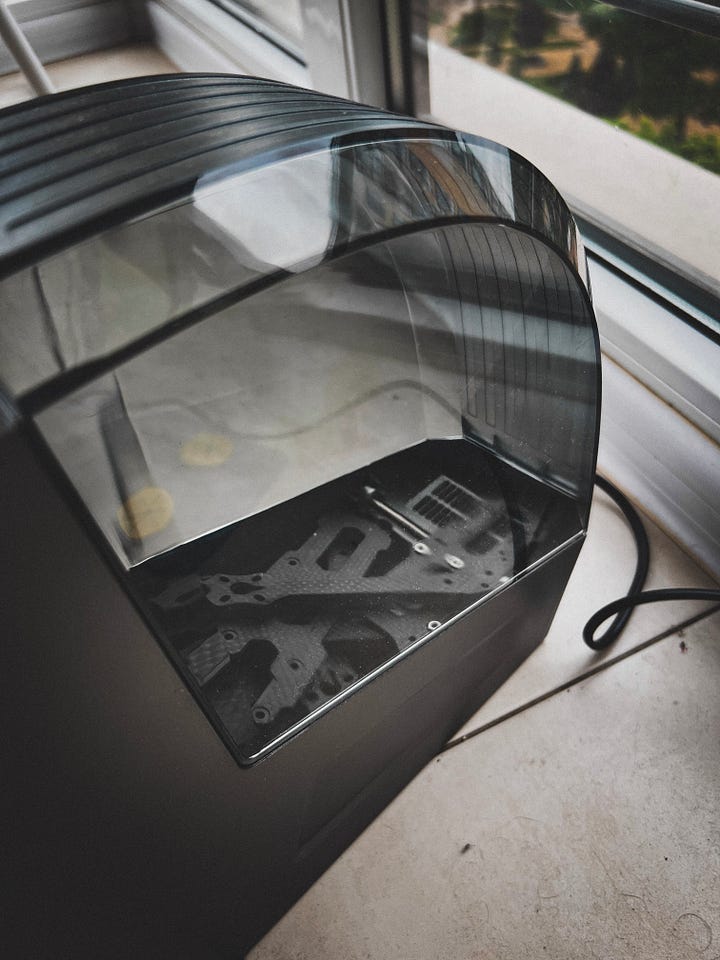

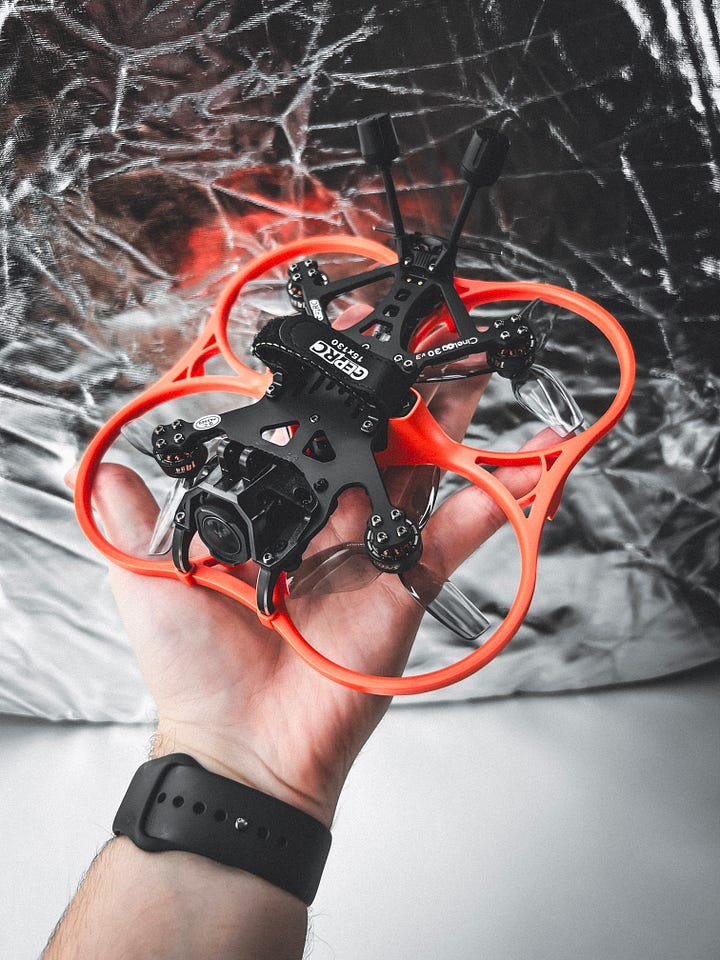

Це був дуже фановий досвід, але я більше ніколи його не повторю. Натхнення спробувати це з’явилося після розпаковки та польотів на моєму першому цифровому дроні — GepRC Cinelog30 V3.
Не знаю, як виглядав цей процес фарбування у них, але я робив так:
Пройшовся по рамі наждачкою
Наніс 3 шари чорного грунта
Наніс 2 шари лаку

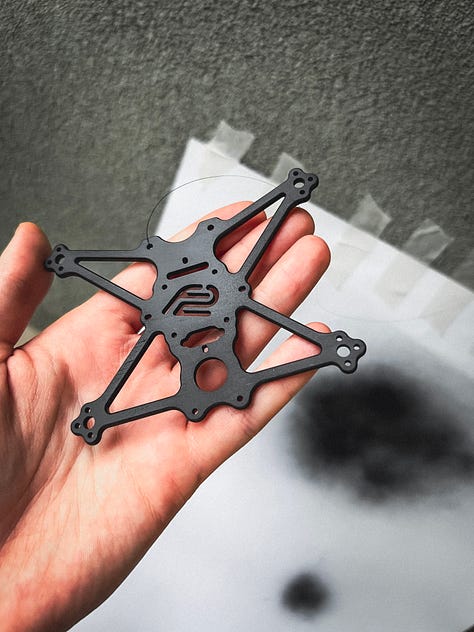

Я, звісно, підготувався і мав чорну фарбу. Але невеликий тест цієї фарби на рамці AlfaRC показав, що в мене немає достатньо хороших умов, щоб правильно її нанести — з’являлася легка текстура, а я хотів отримати гладку чорну поверхню.
Насправді я був дуже задоволений результатом, але, на відміну від рами Cinelog30, рама Mario 5 у фіналі майже повністю перекривається іншими компонентами. Крашений карбон тут фактично не видно, тож це має сенс лише тоді, коли ти розглядаєш саму раму, а не готовий білд.
Mario 5 пропонує найбільше варіантів прокладання силових проводів серед усіх рамок на ринку
Одна з найкращих рис цього фрейму — гнучкість у прокладанні силових кабелів. Їх можна вивести:
Через передній 3D-друк
Через задній 3D-друк
Через задню верхню пластину
Збоку спереду
Збоку ззаду
Просто ззаду
На моєму аналоговому білді з цим фреймом улюбленим варіантом є прокладання через задню верхню пластину — так батарея ідеально центрується, коаксіальний кабель та VTX антена не торкається силових.

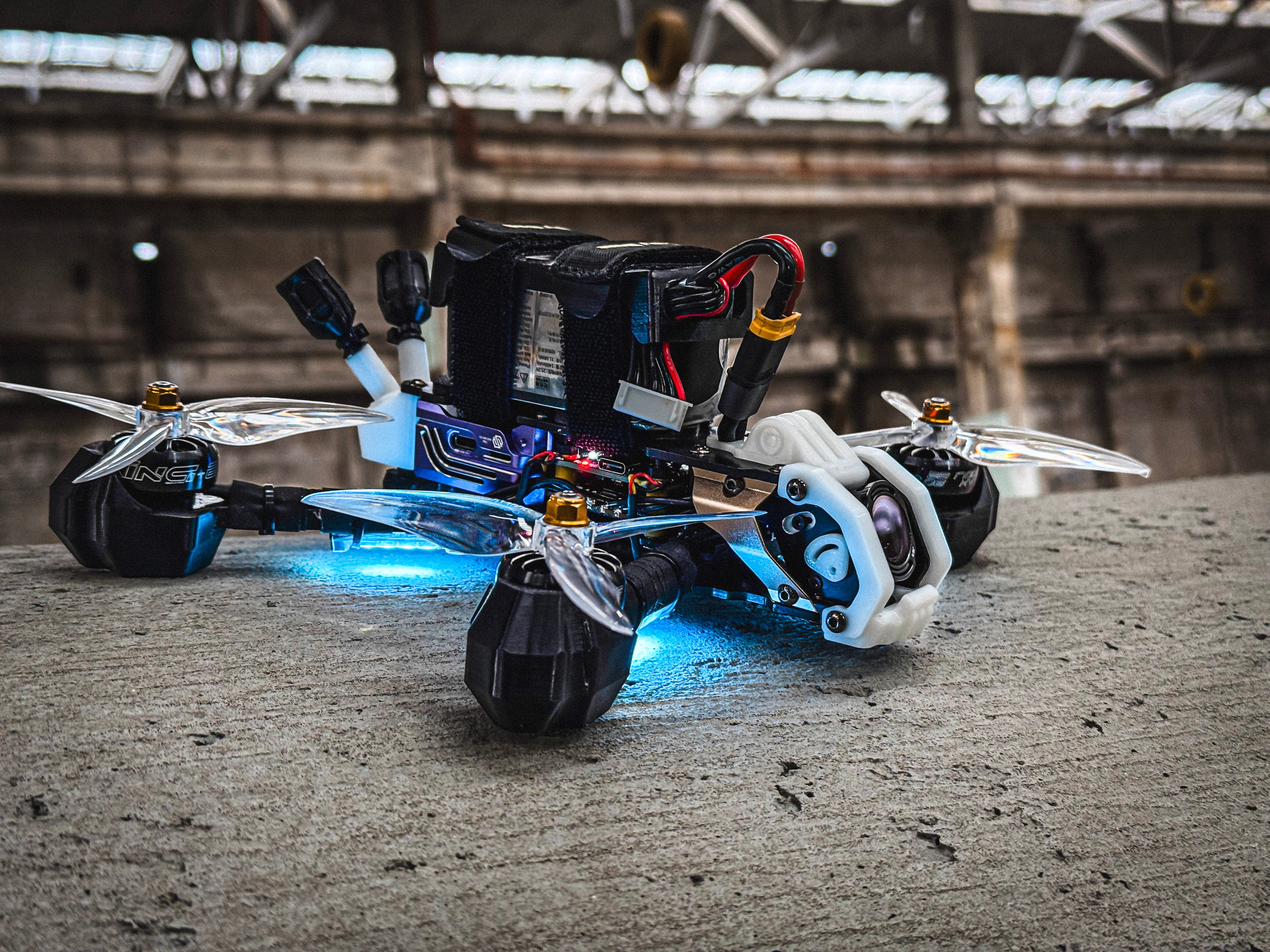

Але з DJI O4 Pro все трохи інакше. Air Unit досить масивний, а фіолетові радіатори піднімають його ще вище, тому я вирішив вивести силові дроти вперед. Також я хотів ізолювати силові кабелі від антени Air Unit — для аналогу це для мене мастхев, хоча зараз я вже не впевнений, що для цифри це реально має значення.
Щоб це реалізувати, я зробив власні подовжені силові кабелі, аби батарея все ще монтувалась у стандартній орієнтації (кабелі назад). На жаль, я затягнув із встановленням захисного переднього бампера, і після зіткнення в повітрі з іншим пілотом силові дроти серйозно постраждали.

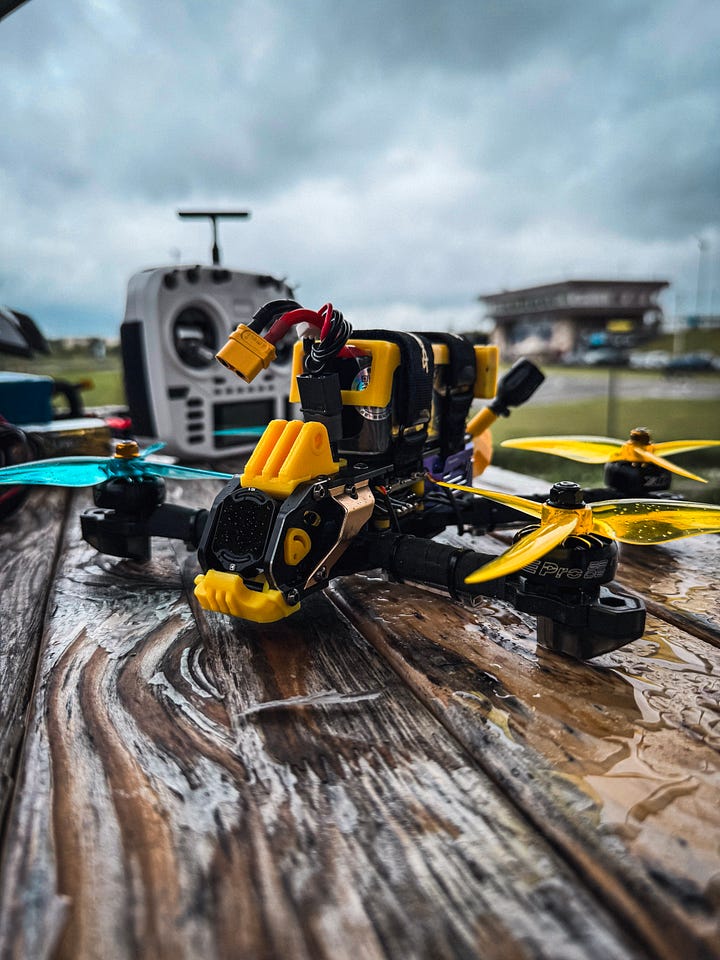

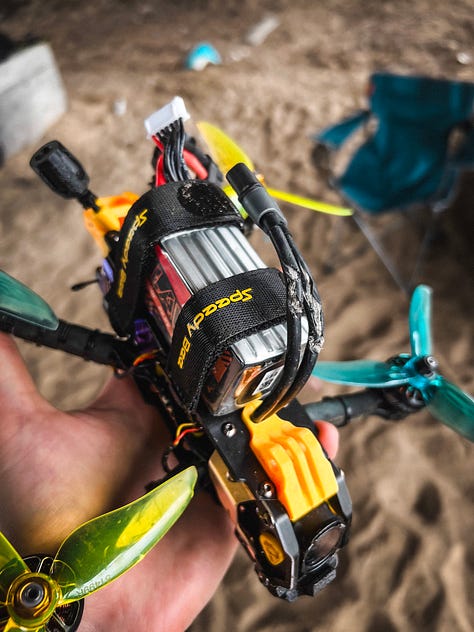

Довелось їх сильно вкоротити, і тепер я літаю з батареєю перевернутою кабелями вперед. Мінімалістичний «плавник», який я зробив, звісно непогано захищає зону з‘єднання від ударів, але мені все рівно це не подобається. Варіант з довгими кабелями був більш вдалим. Однак я вирішив нічого не змінювати, поки не розтрощу його.
Слот для конденсатора — ще одна унікальна особливість Mario 5
Цей фрейм має зручний слот для конденсатора, який робить білд трохи більш чистим і акуратним. Водночас він підходить лише для тонких моделей — наприклад, того, що йде в комплекті зі стеком SpeedyBee F405, або полімерного варіанту на 1000µF 35V, який буде значно меншим за електролітичний конденсатор тієї ж ємності.
Порада: перед пайкою приміряй конденсатор і зроби невеликі «сходинки» на ніжках, щоб він ідеально сів у слот. Додай термоусадку на ніжки, щоб уникнути контакту з карбоном. Я також обтягую термоусадкою весь конденсатор, що додає йому трохи віброізоляції, але його потім важче дістати.
Стильні радіатори

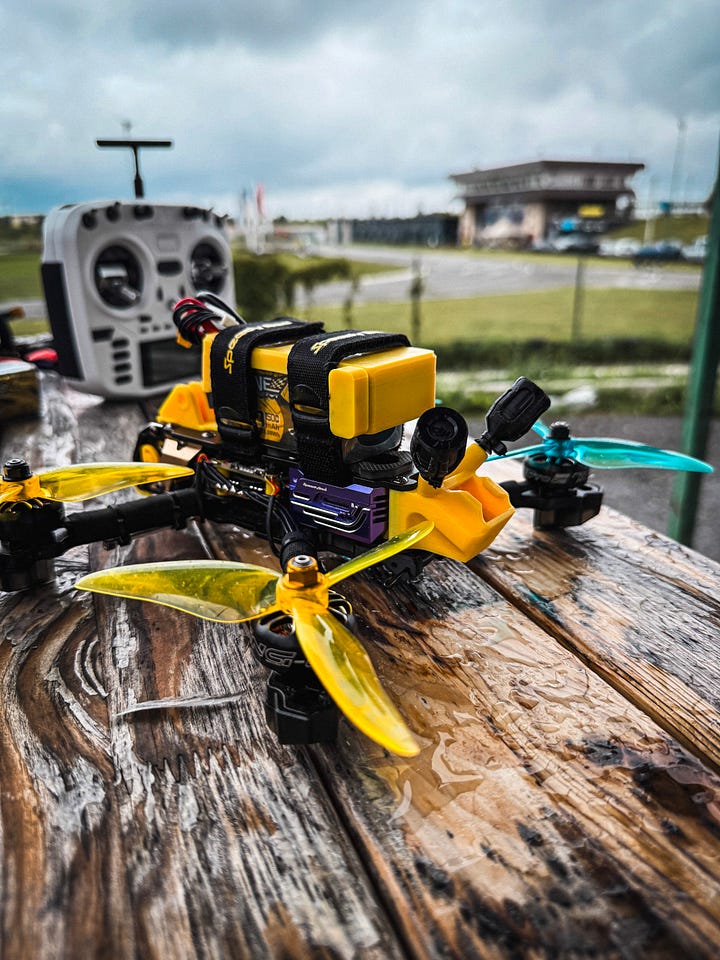

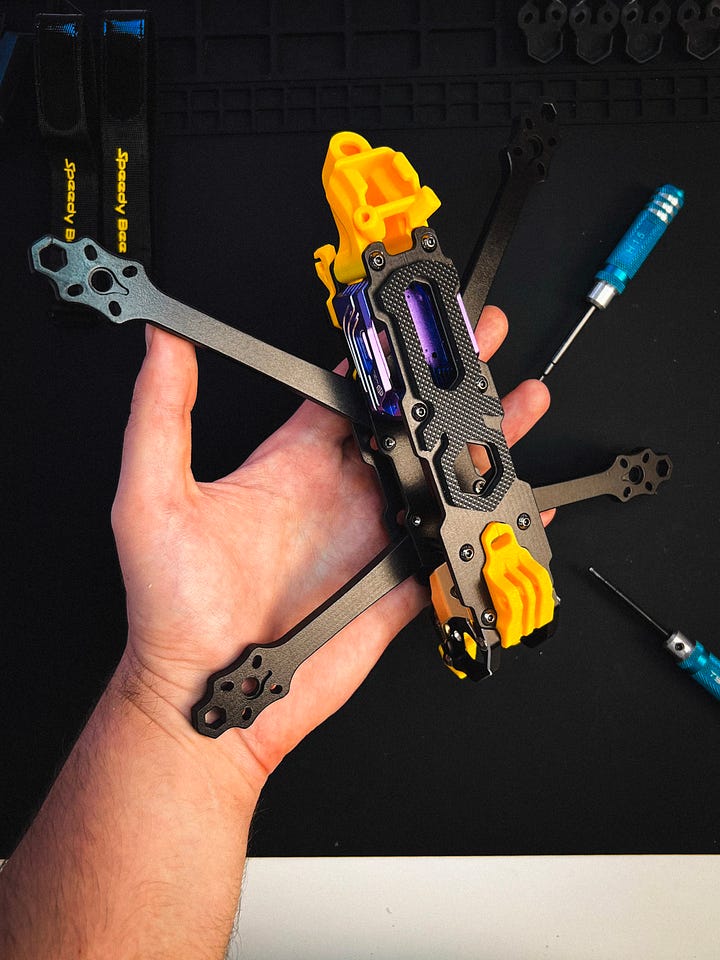

Одна з фішок цього фрейму — ці круті фіолетові радіатори. Вони не лише виглядають класно, а й реально добре відводять тепло та захищають VTX від прямих ударів. Можу підтвердити: тепло вони розподіляють чудово.
Це збільшує загальну вагу і робить Mario 5 одним із найважчих фреймів. У моєму випадку це не було проблемою: я не планував ставити додаткову екшн-камеру поверх O4 Pro, а зайві ~20 грамів навіть додають корисної інерції для фристайлу.
Згодом я трошки більше покурив тему і зрозумів, що реальний суттєвий мінус — під радіаторами неможливо розмістити додаткове демпфування, тому теоретично ризик внутрішніх пошкоджень збільшується.
Мої друзі переконують мене, що в ідеалі O3/O4 взагалі має не фіксуватись болтами, а трохи «гуляти» в TPU-кейсі, який чіпляється за стійки рами.
Пізніше я перекинув цей білд на Х раму та прибрав радіатори, щоб встановити хоча б якісь проставки із TPU.
Електроніка
Для цього білду я обрав свій улюблений SpeedyBee F405 V4 стек та SpeedyBee Nano RX. Надійна, чиста і візуально приємна комбінація, яка ідеально вписується у цей фрейм.
Що стосується приймача, у Mario 5 є спеціальний слот. Але я все одно загортаю RX у прозору термоусадку й закріпляю його двостороннім скотчем, щоб, знову ж таки, краще ізолювати компонент від вібрацій під час крашів.
Мотори та пропелери
Я просто обожнюю моторки iFlight Xing Pro 2306 1700KV — як і всю цю серію загалом. Тому вибрав їх знову, як і для першого аналогового білду Mario 5. Вони стильні та надзвичайно живучі завдяки вигнутому Unibell дизайну, який значно краще протистоїть деформаціям від ударів. Як дизайнеру, мені дуже подобається, що вони чорні — це не конфліктує з кольоровими акцентами на пропелерах та 3D-друком на променях.
Саме на цьому дроні я також вперше відчув, наскільки кардинально вибір пропелерів впливає на відчуття від польоту. На момент написання статті майже на всіх своїх дронах я літаю на Gemfan. Їхнє маркування для 5” може бути трохи заплутаним:
51433 — крок 3.5”
51466 — крок 3.6”
51477 — крок 3.7” (мій улюблений баланс)
51499 — крок 4.2” (агресивні, потужні, але менш ефективні)
Фінальні думки
Це був дуже фановий перший досвід збірки цифрового дрону з О4 Pro, і я, звісно, жодного разу не пошкодував, що обрав цю раму для свого першого білду. Навіть вибір DC рамки я не можу назвати помилкою, бо цей дрон фактично збирався під зйомку гонок.
Важкий — бо міцний, суперстильний і практичний, Mario 5 залишається найвдалішим фреймом, з яким мені доводилося працювати.
