Білд Mario 5" для Killhouse Academy
Перша збірка за $203 і перша рамка, від якої я кайфонув.

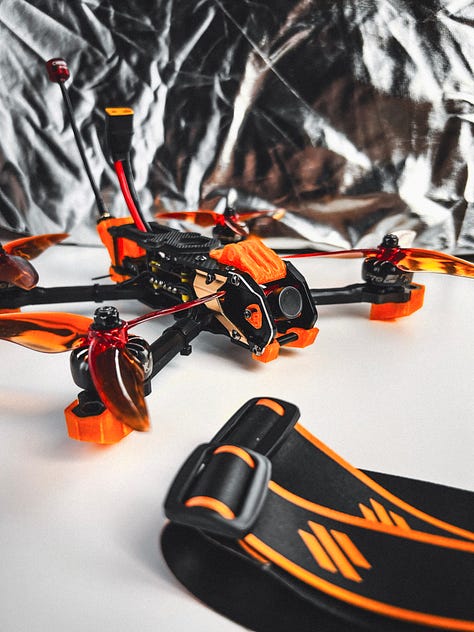

Це був перший FPV-дрон, який я зібрав власноруч. Саме з нього почався мій реальний досвід збірки FPV: перші спроби пайки та перепайки силових кабелів, підгонка й пайка моторних проводів, подолання дискомфорту від роботи з дрібними проводами RX та VTX. Тут же я вперше пройшов усі етапи прошивки ESC та конфігурації в Betaflight. Сказати, що я кайфонув від того, що воно літає — це нічого не сказати.
Загалом дрон пережив три ітерації моєї пайки та зовсім небагато крашів. Саме на ньому я почав робити свої перші фрістайл-трюки, побачив, як виглядає картинка з пошкодженою антеною, дізнався, як «звучать» поламані пропелери, а також уперше спробував літати з GoPro й оцінив Ultra Wide відео з дрона.

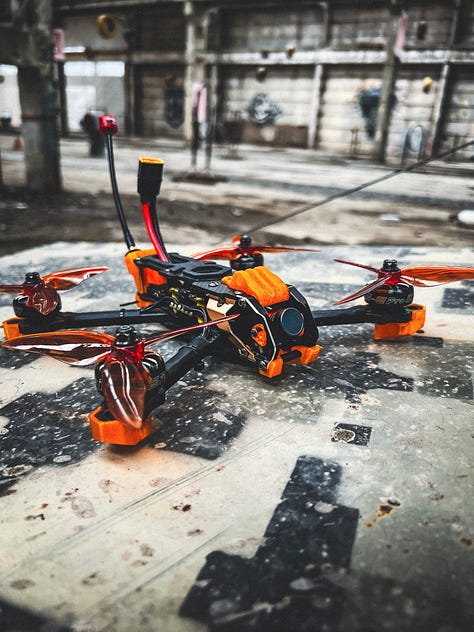

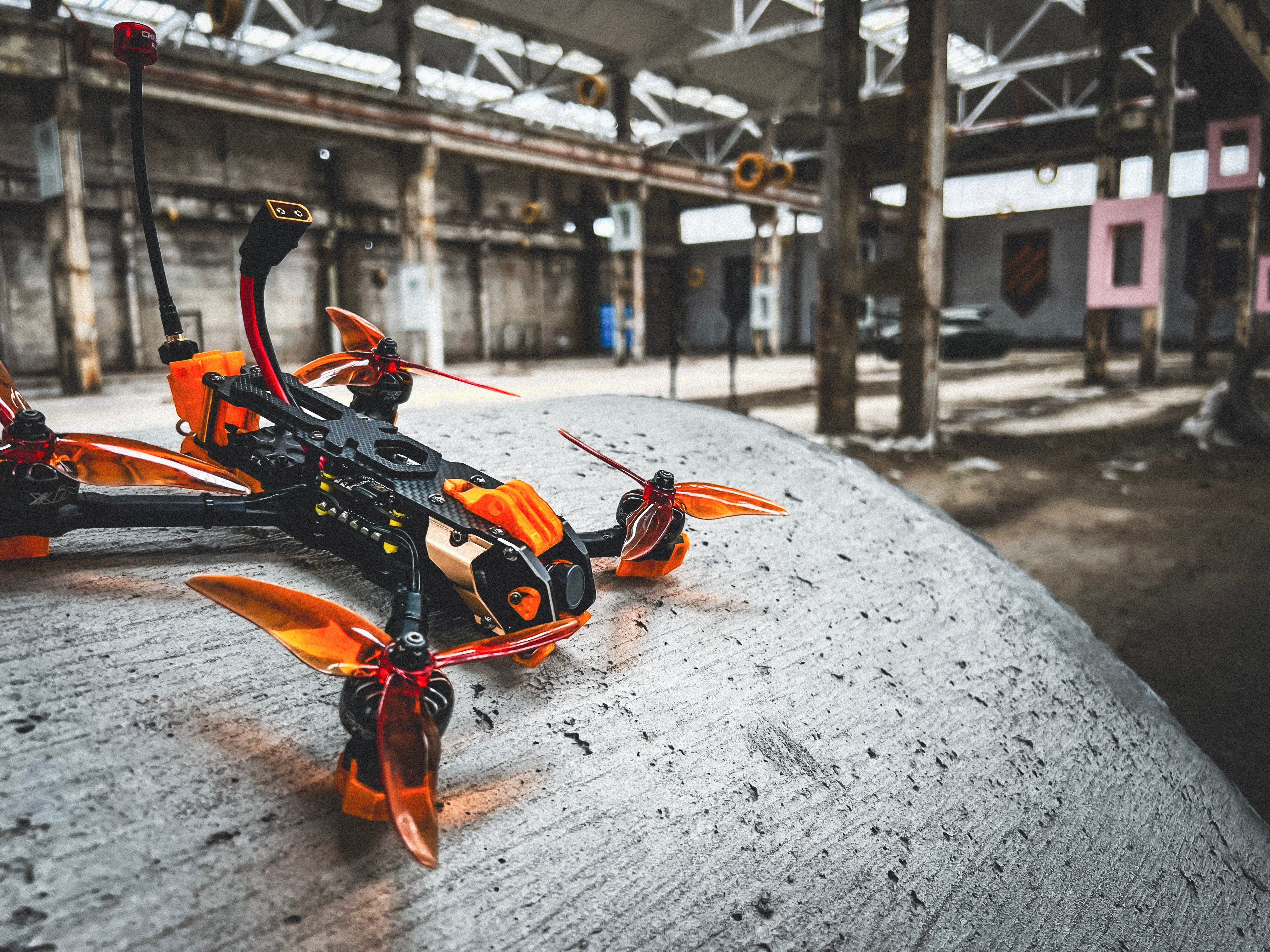

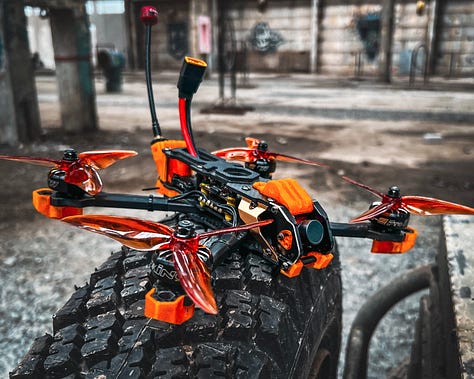

На фото нижче — фінальний ребрендинг перед тим, як я передав цей дрон для потреб FPV-школи Killhouse у складі 3-ї штурмової бригади. Згодом вона розшириться у Killhouse Academy у складі 3-го армійського корпусу.
Комплектуючі з посиланнями
Загальна ціна на момент збірки — $203.
SpeedyBee Mario 5 XH — $30
SpeedyBee F405 V4 (55A) — $50
SpeedyBee TX1600 — $40
Caddx Ratel 2 — $20
SpeedyBee ELRS 2.4G — $9
RushFPV Cherry 2 II — $10
Порада: зараз вже не вийде дістати стек SpeedyBee за такими приємними цінами. Найбільш вигідний варіант на момент написання статті — не замовляти на AliExpress, а пошукати польотники у наших людей на OLX. Або можна обрати більш бюджетні варіанти: Mamba F405, Axisflying F405, Sologood F722.
Тоді я ще цього не знав, але Mario стане моїм улюбленим 5-дюймовим фреймом
Оскільки на той момент це був мій перший дрон і я зовсім не розумів, що є справді важливим у 5-дюймових дронах, які конструктивні рішення вдаліші, а які — ні, я просто орієнтувався на ціну та вигляд. Я знайшов цю раму Mario 5, одразу кайфонув від її дизайну, подивився огляд у Джошуа Бардвелла і вирішив, що це саме те, що мені потрібно. Згодом ця рама лише продовжила мене тішити.
На момент публікації статті я зібрав і перезібрав уже кілька дронів на цій рамі, а також тримав у руках і аналізував більшість популярних 5-дюймових фреймів: Apex, Mark4, Mark5, Vapor, Volador, Manta, Tanq, Basher. Усі вони по-своєму хороші — хтось бере дешевою ціною, хтось підвищеною міцністю, хтось розмальованим карбоном. Але Mario 5 для мене й досі залишається головною любов’ю.
На мій погляд, цей фрейм виглядає найстильніше з усього, що є зараз на ринку. Він має багато цікавих конструктивних і практичних рішень, є жорстким, не має паразитних вібрацій, а 6-міліметрові промені дуже добре тримають удари об бетон. І при цьому — це реальний топ за свої гроші.
Також SpeedyBee пропонують офіційні 3D-моделі, тож ти можеш без зайвого клопоту застайлити Mario в будь-який колір і зробити його справді своїм. Я ж пішов ще далі й створив власні «бандо» 3D-моделі для кожної необхідної деталі.
Нижче — мої коментарі щодо конструкції фрейму, поради зі збірки та 3D-моделі, завдяки яким цей фрейм став одним із моїх улюблених.
Mario 5 пропонує найбільше варіантів прокладання силових проводів серед усіх рамок на ринку
Одна з найкращих рис цього фрейму — гнучкість у прокладанні силових кабелів. Їх можна вивести:
Через передній 3D-друк
Через задній 3D-друк
Через задню верхню пластину
Збоку спереду
Збоку ззаду
Просто ззаду
Спочатку я пішов найпростішим шляхом і зробив усе так, як пропонують SpeedyBee: вивів силові через зад і вбудував конектор у їхній 3D-друк. Навіть мого доволі скромного розуміння на той момент вистачило, щоб швидко помітити: білд у такій конфігурації виходить незбалансованим. Батарея занадто зміщена назад, через що весь дрон «завалюється» на хвіст. У результаті задня пара моторів працює з більшим навантаженням, а на швидких маневрах і дизармах у повітрі це обов’язково дасть про себе знати.
Оскільки літати з GoPro лише для відновлення балансу я не планував, таке рішення мені не підійшло. Додатково мене дратувало й те, що в цій конфігурації силові проводи та конектор розташовані занадто близько до антени VTX та коаксіального кабелю.

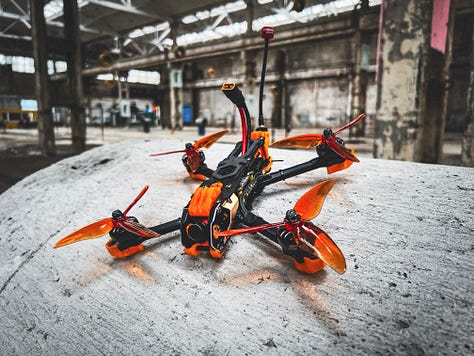

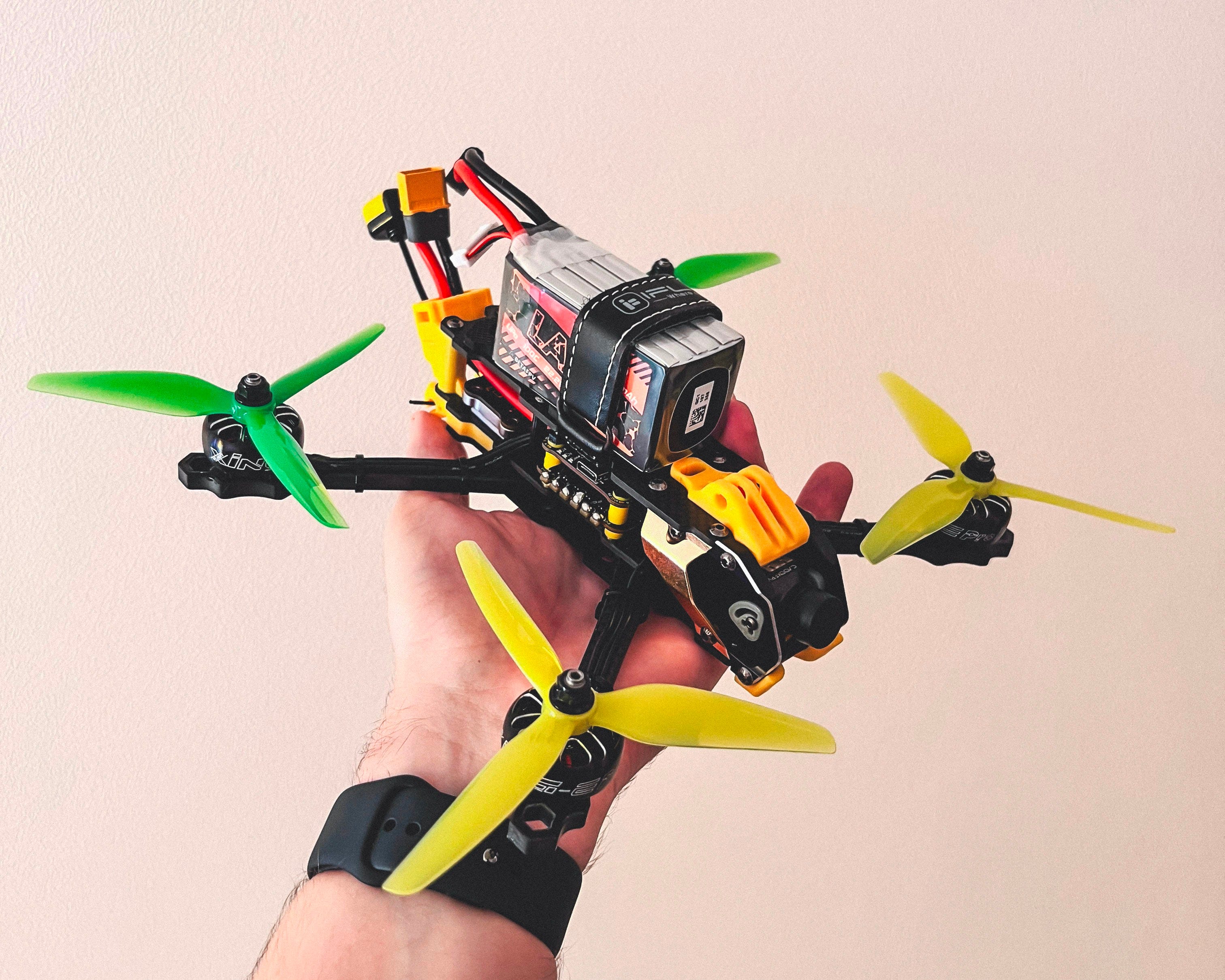

Тому на той момент я подовжив проводи, вивів їх через довгий отвір у верхній кришці — до речі, це унікальна особливість Mario 5 — припаяв нормальний XT60-конектор і протягнув проводи ззаду наперед. У результаті батарея була розташована проводами вперед, а сам конектор знаходився збоку від неї. Навіть зараз я вважаю це одним із найбезпечніших рішень для збереження силових проводів: фронтальні та задні удари трапляються значно частіше за бокові.
Щоправда, сьогодні я обов’язково додав би до цього білду свій «плавник», щоб додатково захистити силові проводи батки від фронтальних ударів.
Слот для конденсатора — ще одна унікальна особливість Mario 5
Цей фрейм має зручний слот для конденсатора, який робить білд трохи більш чистим і акуратним. Водночас він підходить лише для тонких моделей — наприклад, того, що йде в комплекті зі стеком SpeedyBee F405, або полімерного варіанту на 1000µF 35V, який буде значно меншим за електролітичний конденсатор тієї ж ємності.
Порада: перед пайкою приміряй конденсатор і зроби невеликі «сходинки» на ніжках, щоб він ідеально сів у слот. Додай термоусадку на ніжки, щоб уникнути контакту з карбоном. Я також обтягую термоусадкою весь конденсатор, що додає йому трохи віброізоляції, але його потім важче дістати.
Вибір електроніки, яка гарно підходить цьому фрейму
Для цього білду я використав брендові компоненти SpeedyBee: польотний контролер F405 V4, відеопередавач TX1600 та приймач керування Nano RX. Це надійна комбінація, яка до того ж дуже добре виглядає всередині Mario.
Стильний бонус вибору польотника від SpeedyBee — це чотирі окремі зони, на які можна напаяти їх фірмову SpeedyBee Arm LED підсвітку без лишнього гемору. Набір із чотирьох штук коштує як копійки, але виглядає дуже класно.
Якщо ти використовуєш TX800 або TX1600, я дуже рекомендую додати трохи віброізоляції, щоб не пошкодити внутрішні компоненти відеопередавача. Ось такі проставки із 3D-друку або навіть звичайні гумові шайби гарно справляються з цим завданням.

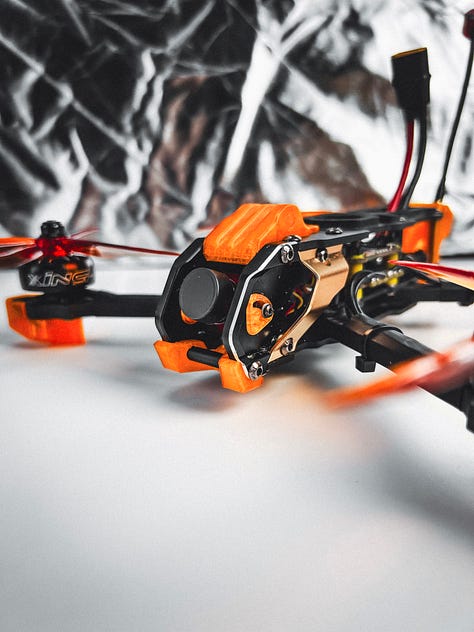

Моя улюблена аналогова камера — це Caddx Ratel 2. Вона дає дуже хорошу картинку, має природні кольори та відмінно працює в умовах слабкого освітлення за свою ціну.
Що стосується приймача, у Mario 5 є спеціальний слот. Але я все одно загортаю RX у прозору термоусадку й закріпляю його двостороннім скотчем, щоб, знову ж таки, краще ізолювати компонент від вібрацій під час крашів.
Вибір моторів та пропелерів

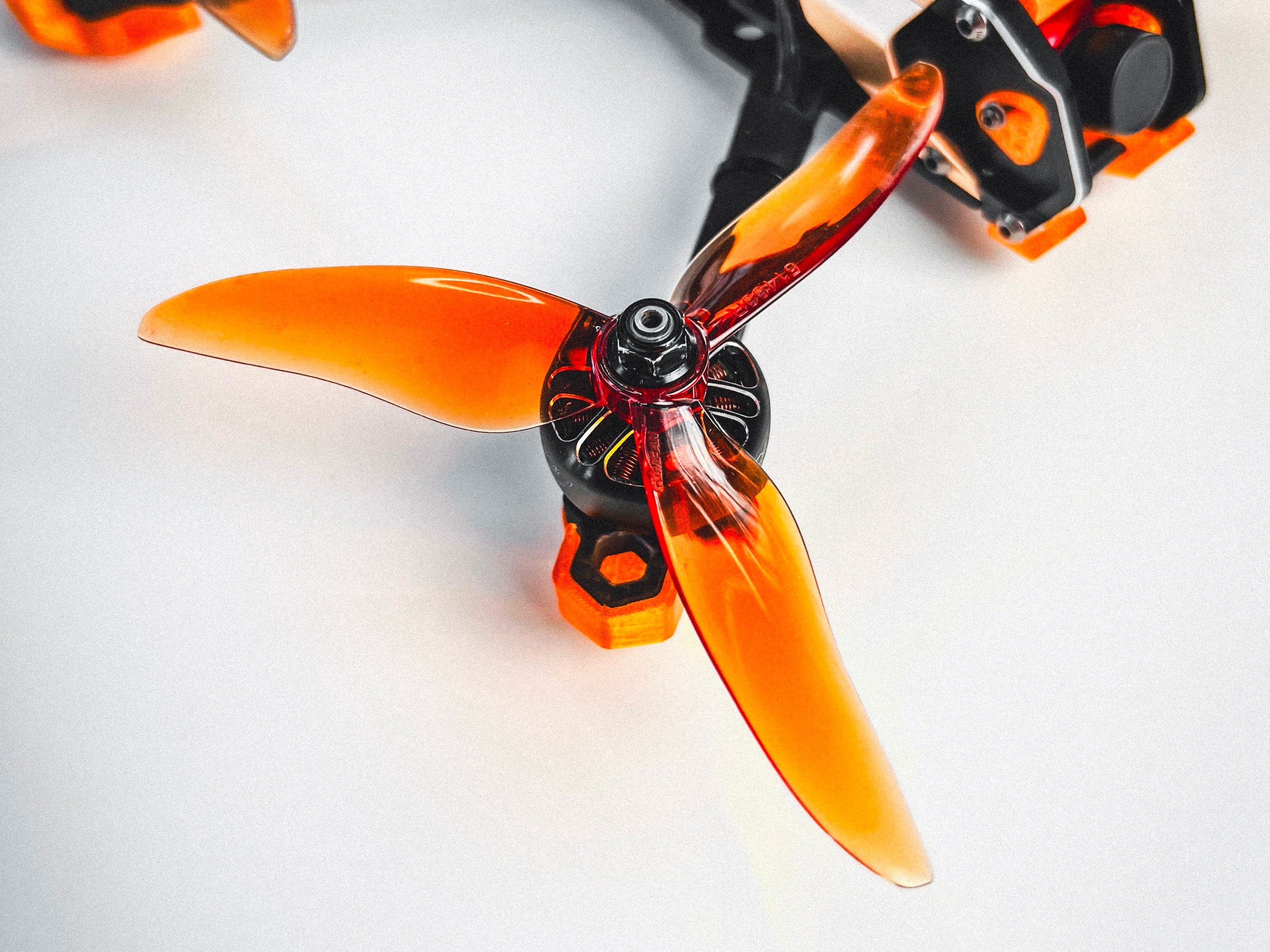

Я просто обожнюю моторки iFlight Xing Pro 2306 1700KV — як і всю цю серію загалом. Вони стильні та надзвичайно живучі завдяки вигнутому Unibell дизайну, який значно краще протистоїть деформаціям від ударів. Як дизайнеру, мені дуже подобається, що вони чорні — це не конфліктує з кольоровими акцентами на пропелерах та 3D-друком на променях.
Саме на цьому дроні я також вперше відчув, наскільки кардинально вибір пропелерів впливає на відчуття від польоту. На момент написання статті майже на всіх своїх дронах я літаю на Gemfan. Їхнє маркування для 5” може бути трохи заплутаним:
51433 — крок 3.5”
51466 — крок 3.6”
51477 — крок 3.7” (мій улюблений баланс)
51499 — крок 4.2” (агресивні, потужні, але менш ефективні)
Протестовані 3D-моделі для збільшення живучості
Як я вже згадував на початку статті, це моя улюблена рамка, тому я зробив усе можливе, щоб максимально підвищити живучість цього білду, не зруйнувавши його, а навпаки — додавши Mario 5 ще більше крутизни.
Нижче наведено перелік моїх улюблених моделей під аналог і DJI O4 Pro, які я самостійно задизайнив і протестував.
RX Mount with Reduced Antenna Holes. Стокове кріплення RX-антени має завеликі отвори (як і в багатьох фреймах). Я трохи переробив офіційну модель SpeedyBee, щоб антена не вилітала навіть під час прямих ударів в задню частину.

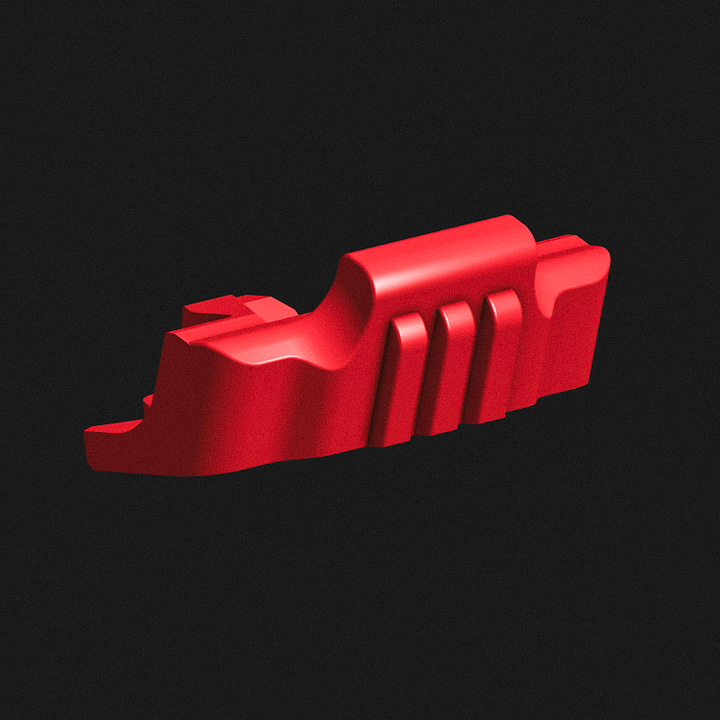

Bando Boots with Motors Protection. Бандо-боти, які захищають мотори та низ дрону від ударів, гарно гасять імпульс під час падінь з висоти на лапи та дають достатньо кліренсу, щоб розмістити вже згадану вище неонову підсвітку SpeedyBee Arm LED під променями.

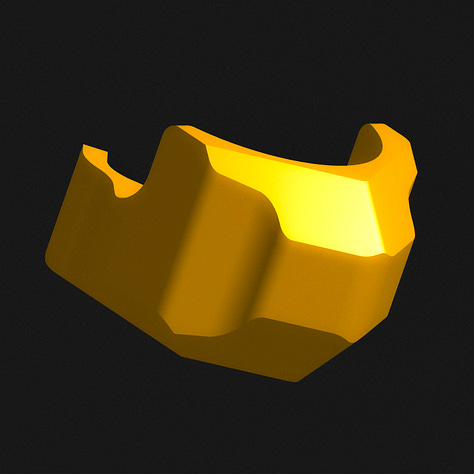

Bottom Camera Bumper. Підсилена й більш брутальна стокова версія бамперу, що кріпиться на нижню стійку морди. Рятує камеру від прильотів з нижніх кутів.

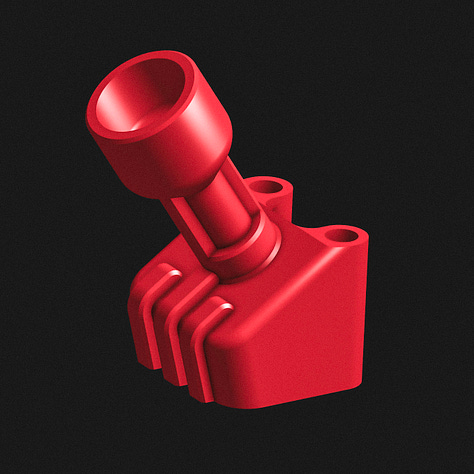

Rear Analog Bando Mount for Cherry 2. Максимально зашититий хвіст під базовану аналогову антену Cherry 2. Антену вирвати майже нереально, витримує прямі прильоти в задню частину. Також є версія з відкритою головою та версія під SMA.

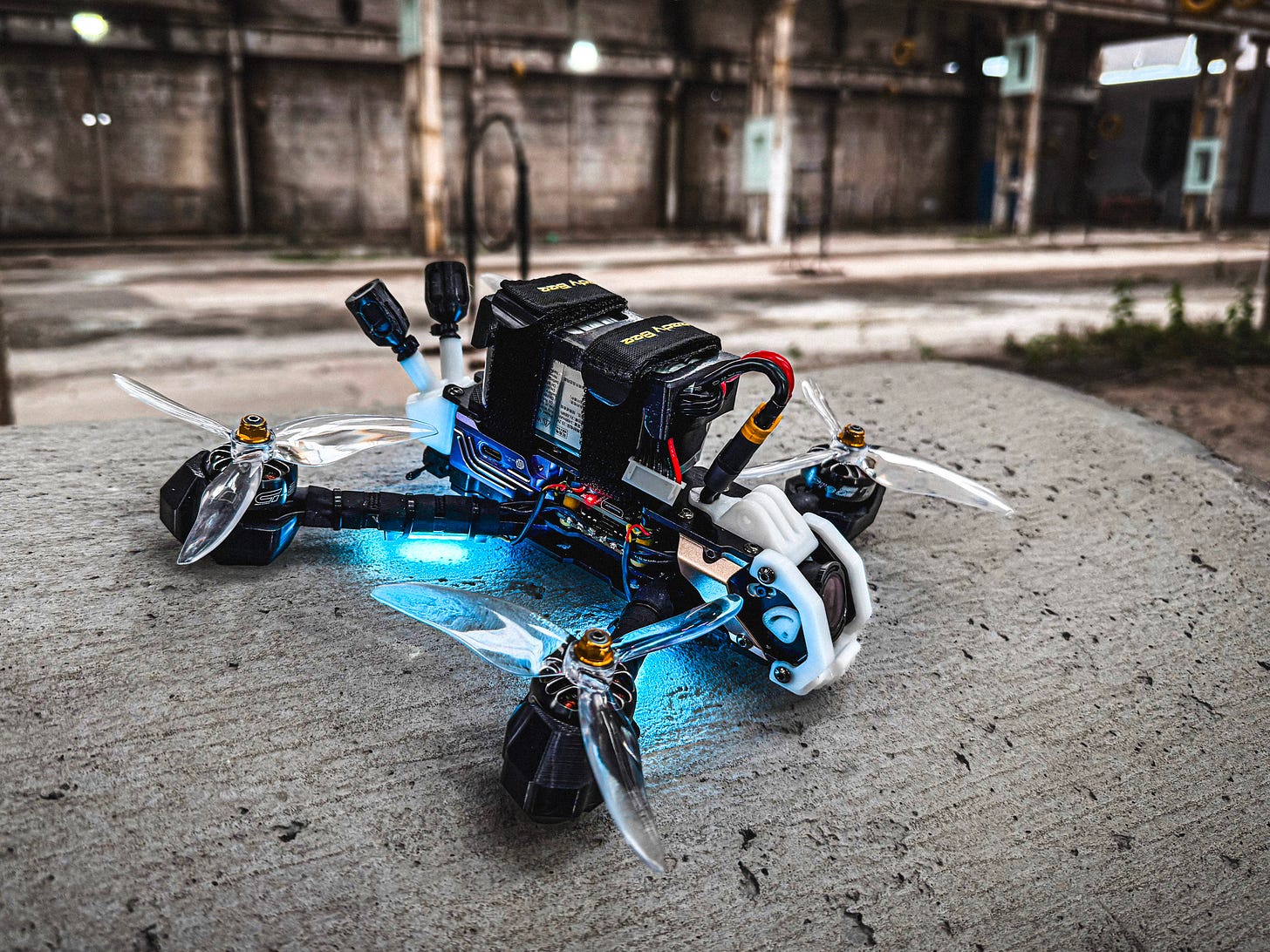

Rear O4 Pro Bando Mount. Максимально зашитий хвіст під антенки O4 Pro. Витримує прямі прильоти в задню частину, вирвати антени силою майже нереально. Також є подовжена версія, яка не потребує обрізання трубок антен.
M3 Camera Mount + M3 Horn. Комбо з модифікованого стокового кріплення та мінімалістичного «рогу», який не заважає охолодженню антени, але досить гарно гасить імпульс під час прямих прильотів в батку.
Моя повна колекція моделей під Mario 5 лежить ось тут.
Фінальні думки
Це був дуже фановий досвід, і я жодного разу не пошкодував, що обрав цю раму для свого першого білду. Лише на перший погляд Mario 5 ніби нав’язує певний спосіб розміщення компонентів, але насправді конструкція фрейму дає величезну свободу для кастомізації. Важкий — бо міцний, суперстильний і практичний, Mario 5 залишається найвдалішим фреймом, з яким мені доводилося працювати.
